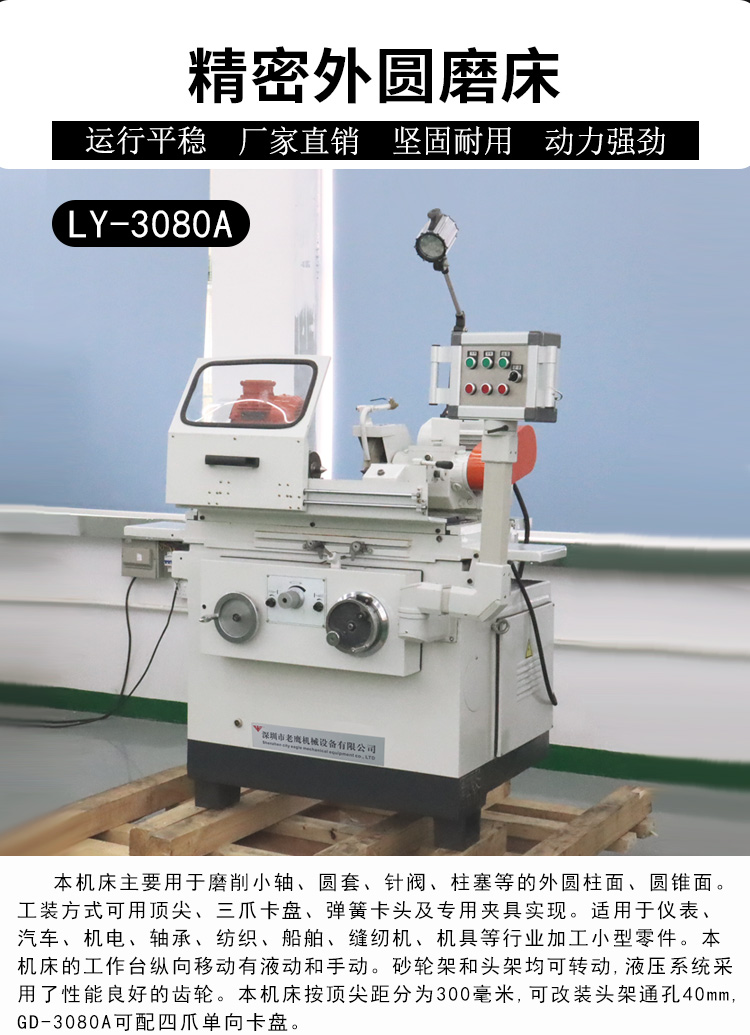

LY-3080A外圓磨床
產品信息
產品類別：內外圓磨床
關鍵詞：磨床
點擊率：
發布時間：2018-04-04 11:25:07
全國服務熱線：13502857891-步小姐(微信）
產品詳情
產品特點

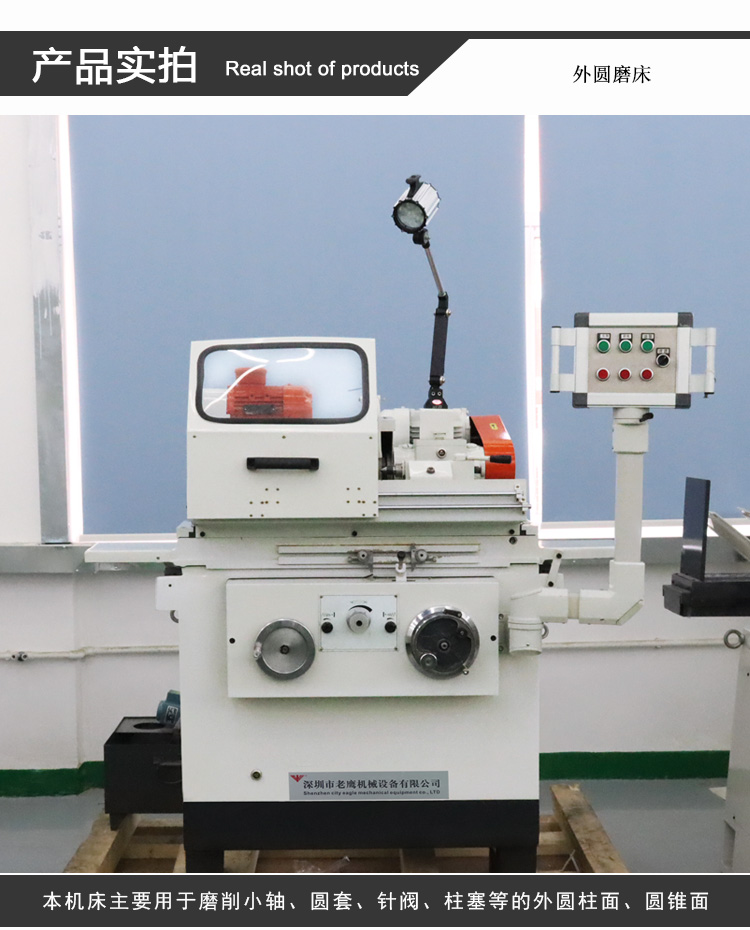

本機床主要用于磨削小軸、圓套、針閥、柱塞等的圓柱面、圓錐面;

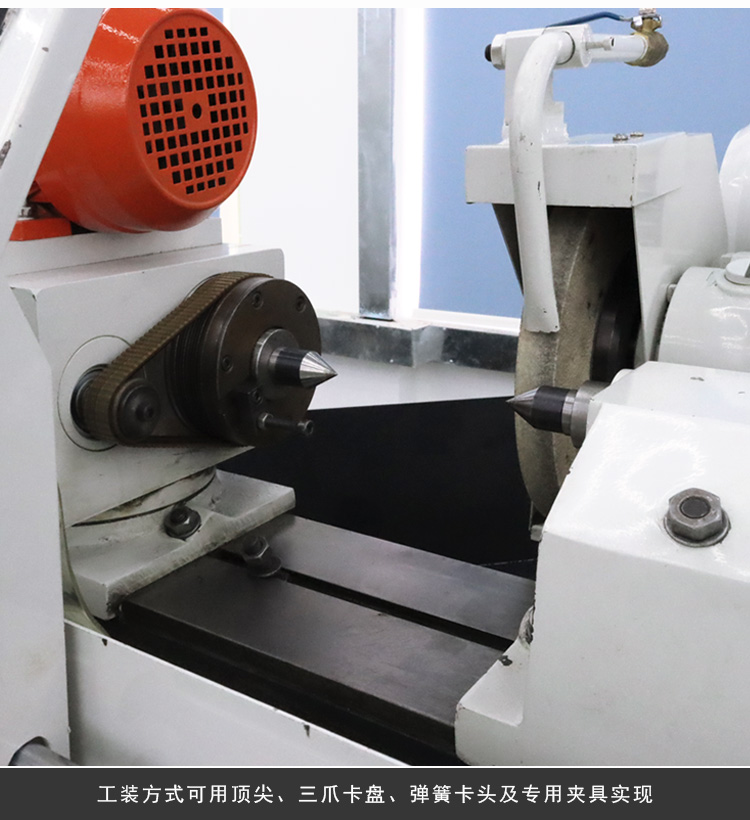

工裝方式可用、三爪卡盤、彈簧卡頭及專用夾具實現；

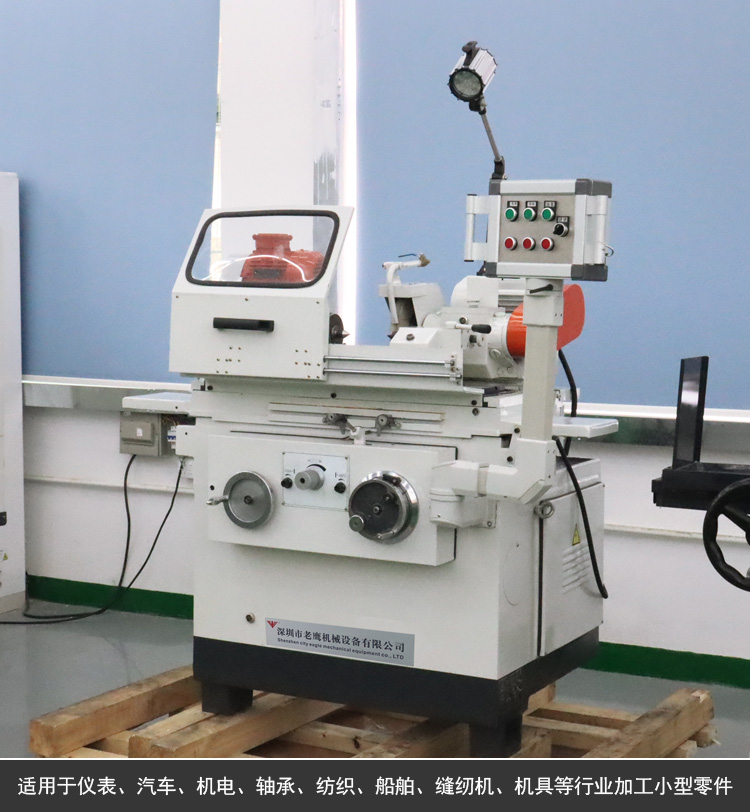

適用于儀表、汽車、機電、軸承、紡織、船舶、縫紉機、機具等行業加工小型零件；

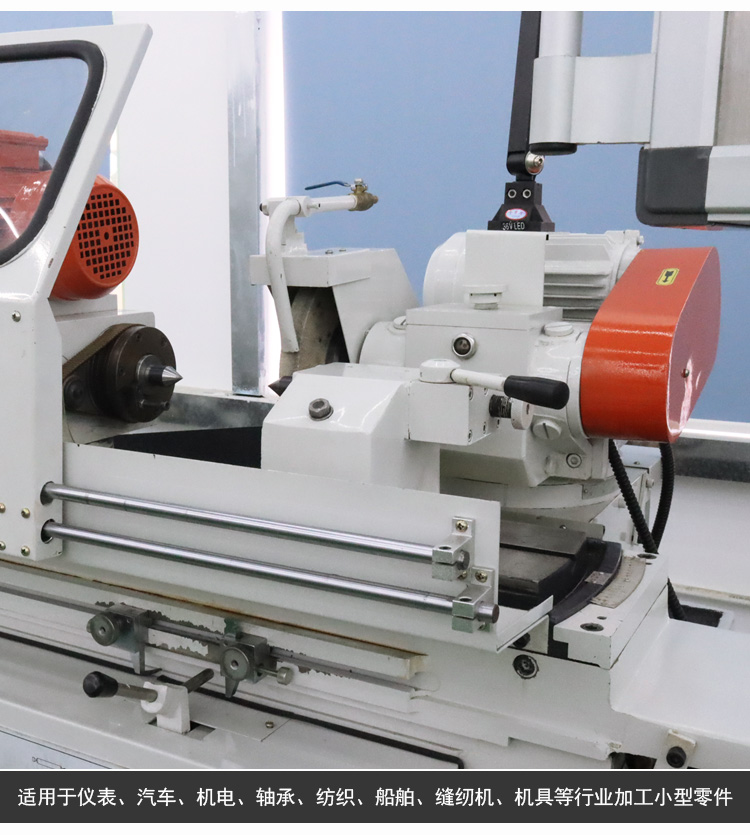

本機床的工作臺縱向移動有液動和手動，砂輪架和頭架均可轉動，液壓系統采用了性能良好的齒輪；
本機床適合于工具、機修車間及中小批量生產的車間適用；
本機床按距分為300毫米。
備注：可根據客戶要求,加大通孔φ35,配套四爪卡盤,可做槍鉆刀具。
產品參數
| 技術參數 | LY-3080A外圓磨床 |
| 可磨直徑(外圓/內圓) | Φ2-Φ80mm |
| 可磨長度(外圓/內圓) | 300mm |
| 中心高 | 115mm |
| 工件重量 | 10kg |
| 工作臺速度 | 0.1~4m/min |
| 砂輪線速度 | 35m/sec |
| 工作臺移動量 | 340mm |
| 工作臺轉動范圍 | -5~+9° |
| 外圓砂輪尺寸 | MaxΦ250x25xΦ75mm MinΦ180x25xΦ75mm |
| 內圓主軸轉速 | ----- |
| 頭尾架 | NO.3 morse |
| 機床外型尺寸(長x寬x高) | 1360x1240x1000mm |
| 機床重量 | 950kg |
| 電機總功率 | 2.34kw |
| 主要附件 | 數量 |
| 冷卻液箱 | 1套 |
| 砂輪壓緊盤 | 1套 |
| 內圓磨具 | 1套(只有3080B配有) |
| 開式中心架 | 1套 |
| 支點底座 | 3件 |
| 內磨接長軸 | 2套(只有3080B配有) |
| 砂輪修整器 | 1套 |
| 砂輪平衡軸 | 1套 |
| 三爪卡盤 | 1套(只有3080B配有) |
| 卡盤座 | 1件(只有3080B配有) |
| 合金 | 2件 |
| 特殊附件 | 數量 |
| 砂輪平衡架 | 1套 |
| 圓弧修整器 | 1套 |
| 閉式中心架 | 1套 |
| 機芯夾具 | 1套 |
| 工作精度 | |
| 圓度（外圓/內圓） | 0.002/0.005mm（O.D/I.D） |
| 表面粗糙度（外圓/內圓） | Ra0.25/0.63μm（O.D/I.D） |
